Todos los convertidores DC/DC de la serie CTS-240 cumplen los requisitos de la norma EN50155 para equipos electrónicos utilizados en aplicaciones ferroviarias y están homologados para el fuego y el humo EN45545-2. Esta serie de convertidores ha sido diseñada para encajar en una amplia variedad de aplicaciones ferroviarias y con un historial en numerosos proyectos a lo largo de los años, ofreciendo una garantía de 5 años.
Todos los modelos tienen una tensión de salida ajustable y generan hasta 280 W. La serie de convertidores CTS-240 ofrece una amplia variedad de combinaciones de entrada-salida y permite la conexión en paralelo. Estos convertidores DC/DC se presentan en formato Eurocard 3U y disponen de una alarma opcional. Además, permiten un fácil montaje en superficie, subrack o carril DIN. También se refrigeran por convección natural y, con un diseño robusto, pueden encajar en entornos adversos siendo capaces de operar hasta -40ºC a 85ºC.
El CTS-240 tiene un diseño actualizado de circuitos de alta eficiencia que proporciona a los modelos hasta un 92% de eficiencia y protección contra sobrecargas, cortocircuitos, tensión de entrada inversa, subtensión de entrada y sobrecorrientes.
Diseñado según EN50155
Fuego y humo: Aprobado EN45545-2
Alto aislamiento entrada-salida
Dimensiones estándar Eurocard 3U
Tensión de salida ajustable
LED tensión de entrada correcta
LED presencia de tensión de salida
Inhibición remota.
Opción: detección remota o alarma
Eficiencia de hasta 92%
5 años
| CTS-240 | 24VIN 14,4V ... 30V | 36VIN 21,6V ... 47V | 48VIN 28,8V ... 60V | 72VIN 43,2V ... 90V | 110VIN 66V ... 144V | 220VIN 132 ... 275V |
|---|---|---|---|---|---|---|
| 5Vout | CTS-240-6655 / Check availability | CTS-240-6672 / Check availability | CTS-240-6659 / Check availability | CTS-240-6663 / Check availability | CTS-240-6667 / Check availability | Available upon request / Disponible bajo petición |
| 12Vout | CTS-240-6656 / 240W | CTS-240-6673 / Check availability | CTS-240-6660 / 240W | CTS-240-6664 / 240W | CTS-240-6668 / 240W | Available upon request / Disponible bajo petición |
| 24Vout | CTS-240-6657 / 240W | CTS-240-6674 / 280W | CTS-240-6661 / 280W | CTS-240-6665/ 280W | CTS-240-6669 / 280W | CTS-240-6678 / Check availability |
| 48Vout | CTS-240-6658 / 240W | CTS-240-6675 / 280W | CTS-240-6662 / 280W | CTS-240-6671 / 280W | CTS-240-6670 / 280W | Available upon request / Disponible bajo petición |
CARACTERÍSTICAS GENERALES
– Diseñado según la norma EN50155
– Fuego y humo: Aprobación EN45545-2
– Alto aislamiento de entrada-salida
– Tamaño estándar Eurocard 3U
– Tensión de salida ajustable
– LED de tensión de entrada OK
– LED de presencia de tensión de salida
– Inhibición remota
– Opción: detección remota o alarma
– Eficiencia hasta el 92%
– MTBF1M+@40ºC
– Fiabilidad extrema
OPCIONES DE CONEXIONADO
Regleta de terminales clip
DIN 41612 H15
Esta serie ofrece una amplia variedad de combinaciones de entrada-salida y permite la conexión en paralelo, casi permite un fácil montaje en superficie, subrack o carril DIN.
Cuentan con un diseño de circuito actualizado de alta eficiencia que proporciona a los modelos hasta un 92% de eficiencia y protección contra sobrecargas, cortocircuitos, tensión de entrada inversa, subtensión de entrada y sobrecorrientes.

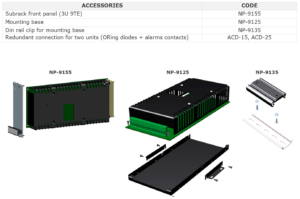

Carátula rack 19″ (3U 9TE)
Base de montaje
Kit montaje carril DIN
Montaje redundante
